NBK-06
強力超薄型夾盤
NBK-06
強力超薄型夾盤
描述
．把手和盤面成30°角，旋轉操作更便利。．薄型設計，可增加機械加工之容許長度。
．外徑或凸緣設計，裝卸容易。
．強力型設計可共用生爪。
．硬爪重複夾持之精度公差為0.03mm以內。

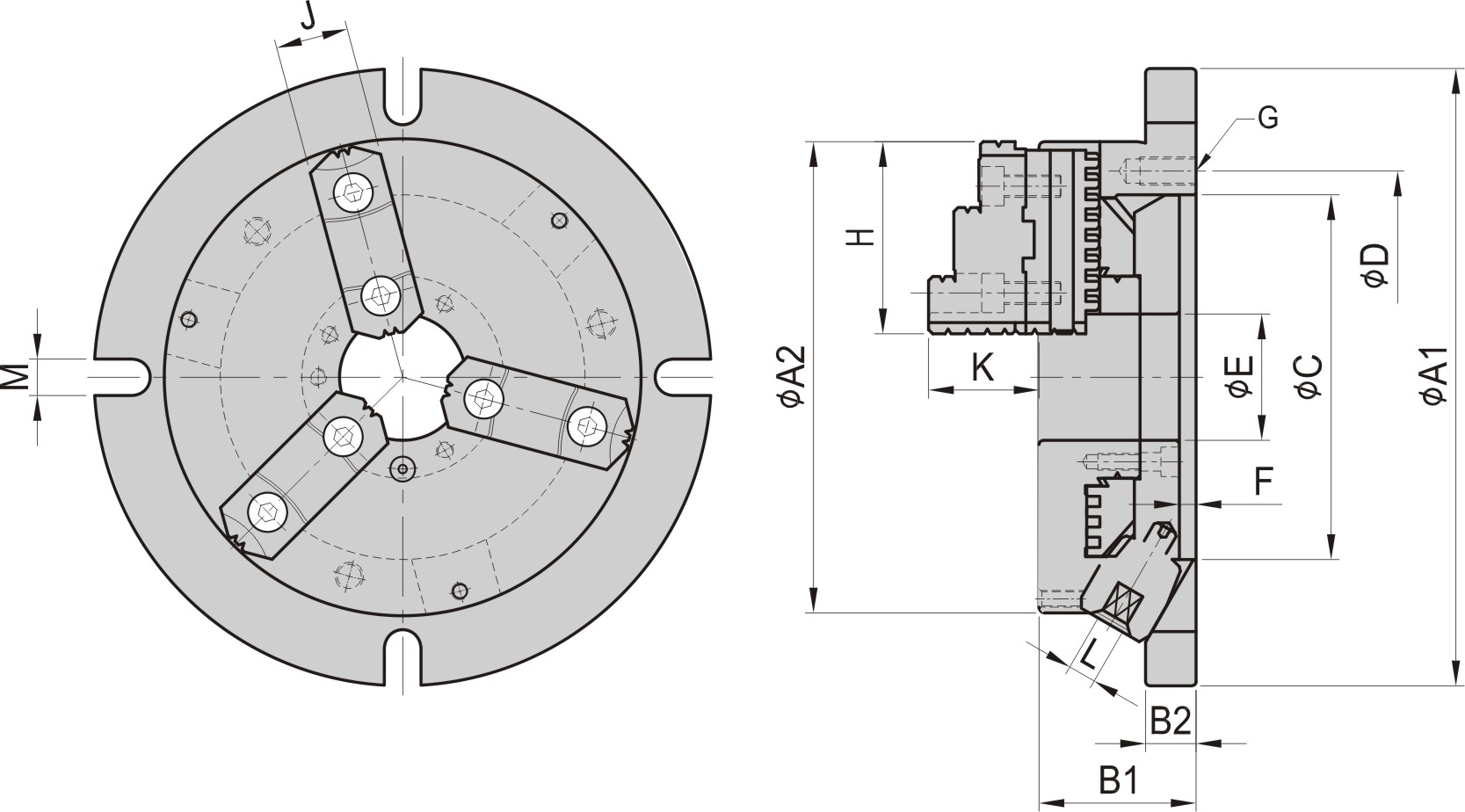

尺寸
| MODEL NO | 外徑把握 | 內徑把握 |
|---|---|---|
| NBK-06 | φ8-φ160 | φ48-φ150 |
| MODEL NO. | A1 | A2 | B1 | B2 | C | D | E | F | G | H | J | K | L | M |
| NBK-06 | 220 | 170 | 58 | 18 | 130 | 147 | 45 | 6 | 3-M10 | 68 | 26 | 40 | 10 | 13 |
| 把握範圍 | kg | ||
| 外徑把握 | 內徑把握 | ||
| φ 8 - φ 160 | φ 48 - φ 150 | 10.6 | |
